附件一：有機熱載體系統示意圖
說明：有機熱載體系統示意圖僅用于方便讀者對《鍋爐安全技術監察規程》第十一章中相關條款內容的正確理解，本附圖并不包含任何向讀者推薦設計方案的意圖，也無意要求任何人采用圖中所示意的有機熱載體系統。
圖釋
1 有機熱載體鍋爐 12 低沸物冷凝液收集罐
2 工藝用熱設備 13 膨脹罐快速關斷閥
3 循環泵 14 閃蒸罐
4 膨脹罐 15 面式冷凝器
5 儲存罐 16 儲罐加熱器
6 膨脹管 17 冷凝液供給泵
7 溢流管 18 冷凝液罐
8 排氣管 19 取樣冷卻器
9 鍋爐安全閥 20 補充泵
10 閉式容器安全閥 21 自動流量控制閥（或壓差釋放閥）
11 膨脹罐快速排放閥

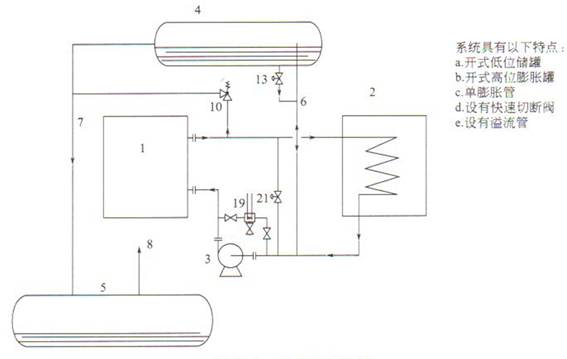

圖11-1 開式液相系統

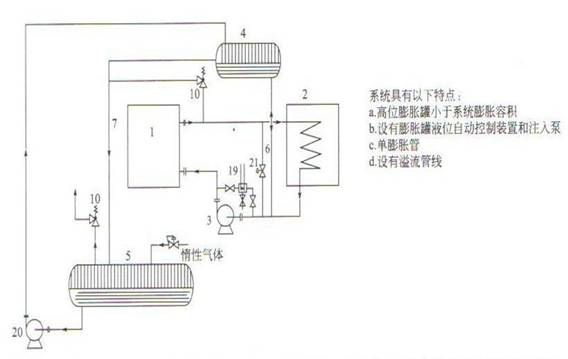

圖11-2 閉式液相系統

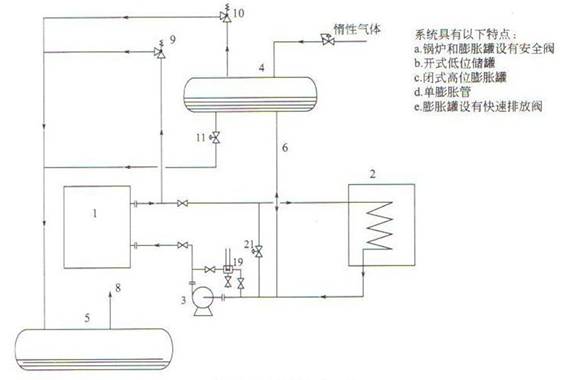

圖11-3 閉式液相系統（由高位膨脹罐和低液位儲罐共同容納系統內有機熱載體膨脹量的系統）

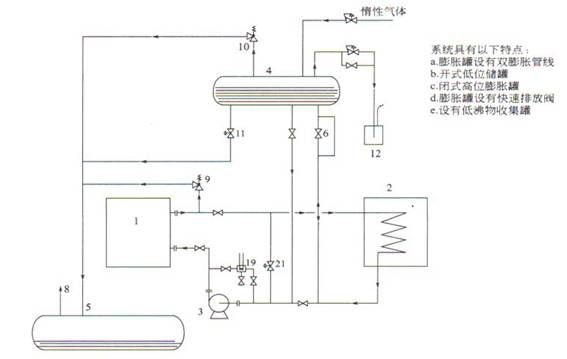

圖11-4 閉式液相系統（具有雙膨脹管的系統）

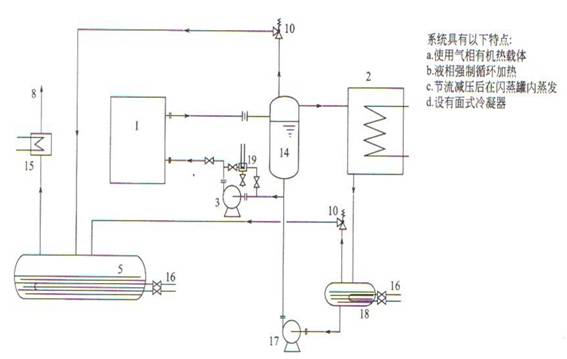

圖11-5 閉式液相系統（使用氣相有機熱載體的液相系統）

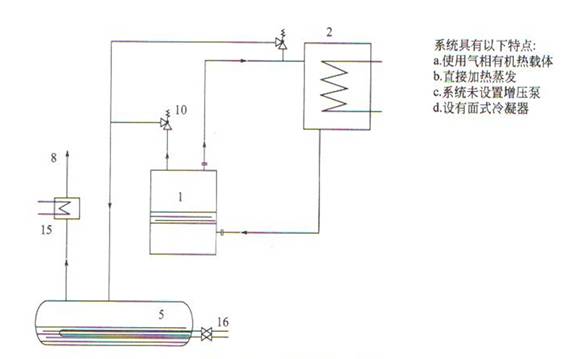

圖11-6 自然循環氣相系統
圖11-7 液相強制循環節流減壓蒸發氣相系統
